Montaggio e installazione

Siamo arrivati alla fase di montaggio del Noctua NH-L9x65 che non ha richiesto chissà quanto tempo. I passaggi da seguire sono stati:

Smontare la scheda madre dal case
Rimuovere il precedente dissipatore e pulire l’IHS della CPU dalla precedente pasta termica

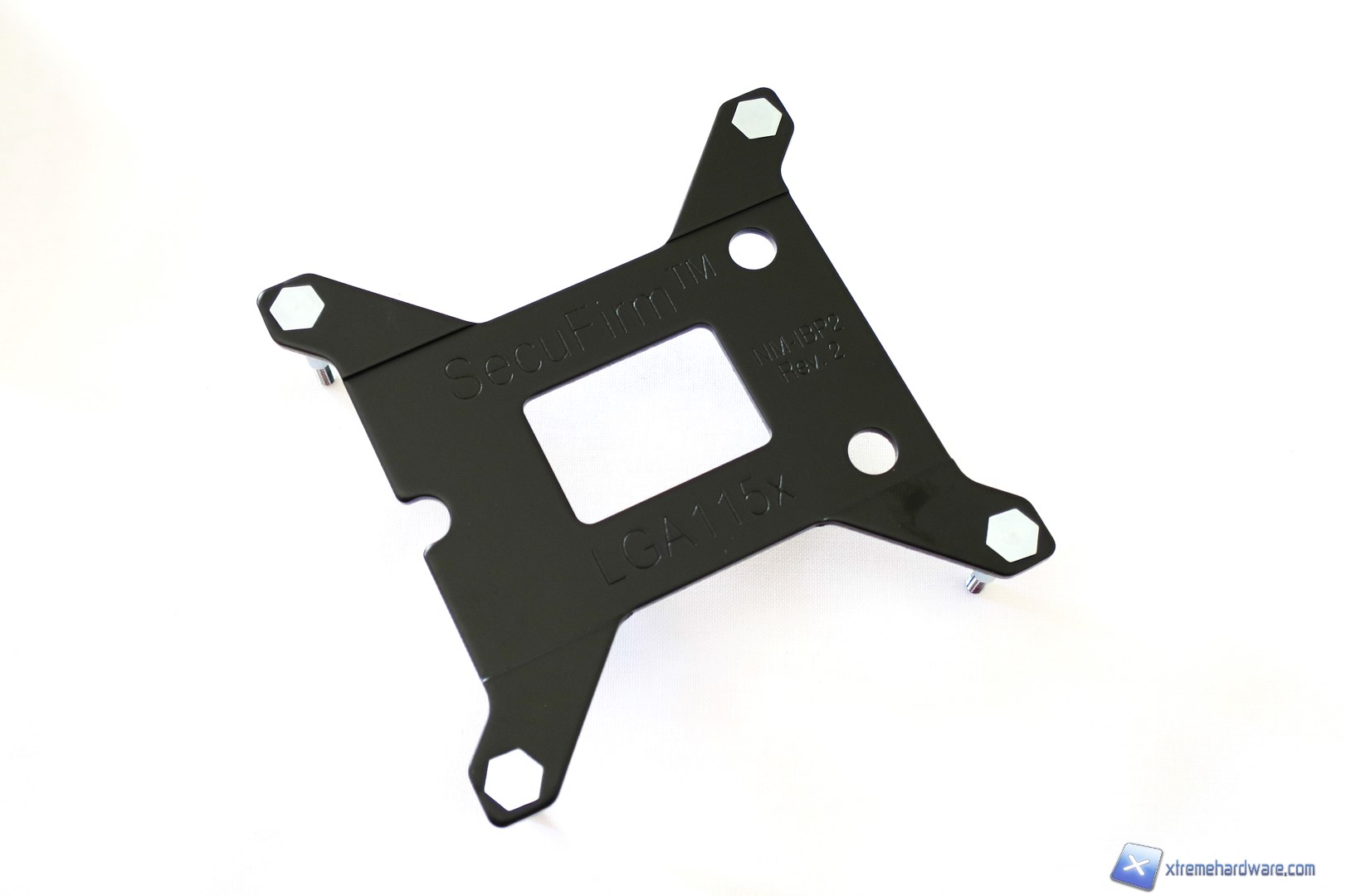

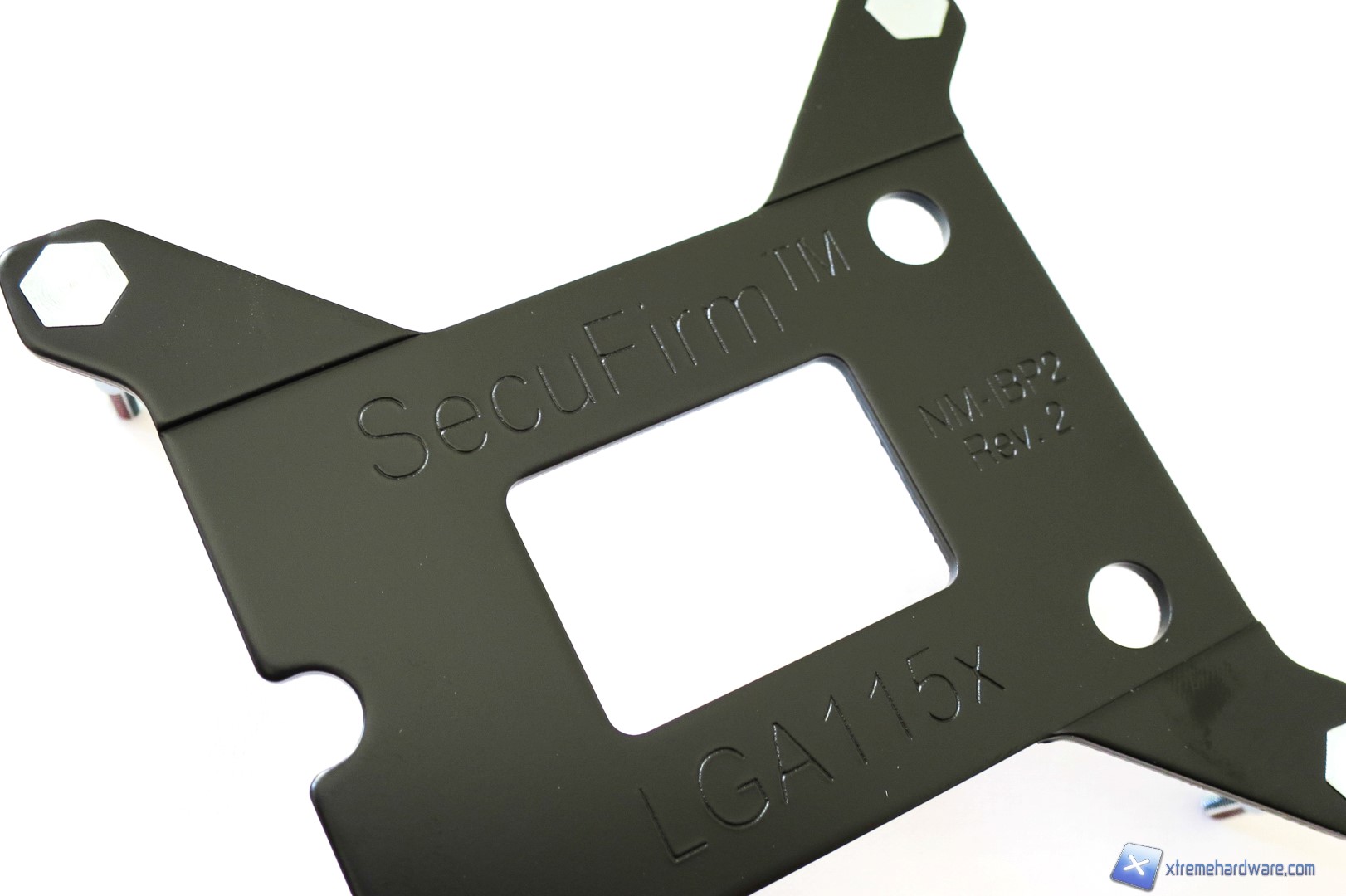

Installare il backplate in metallo dietro la scheda madre
Installare i supporti in plastica

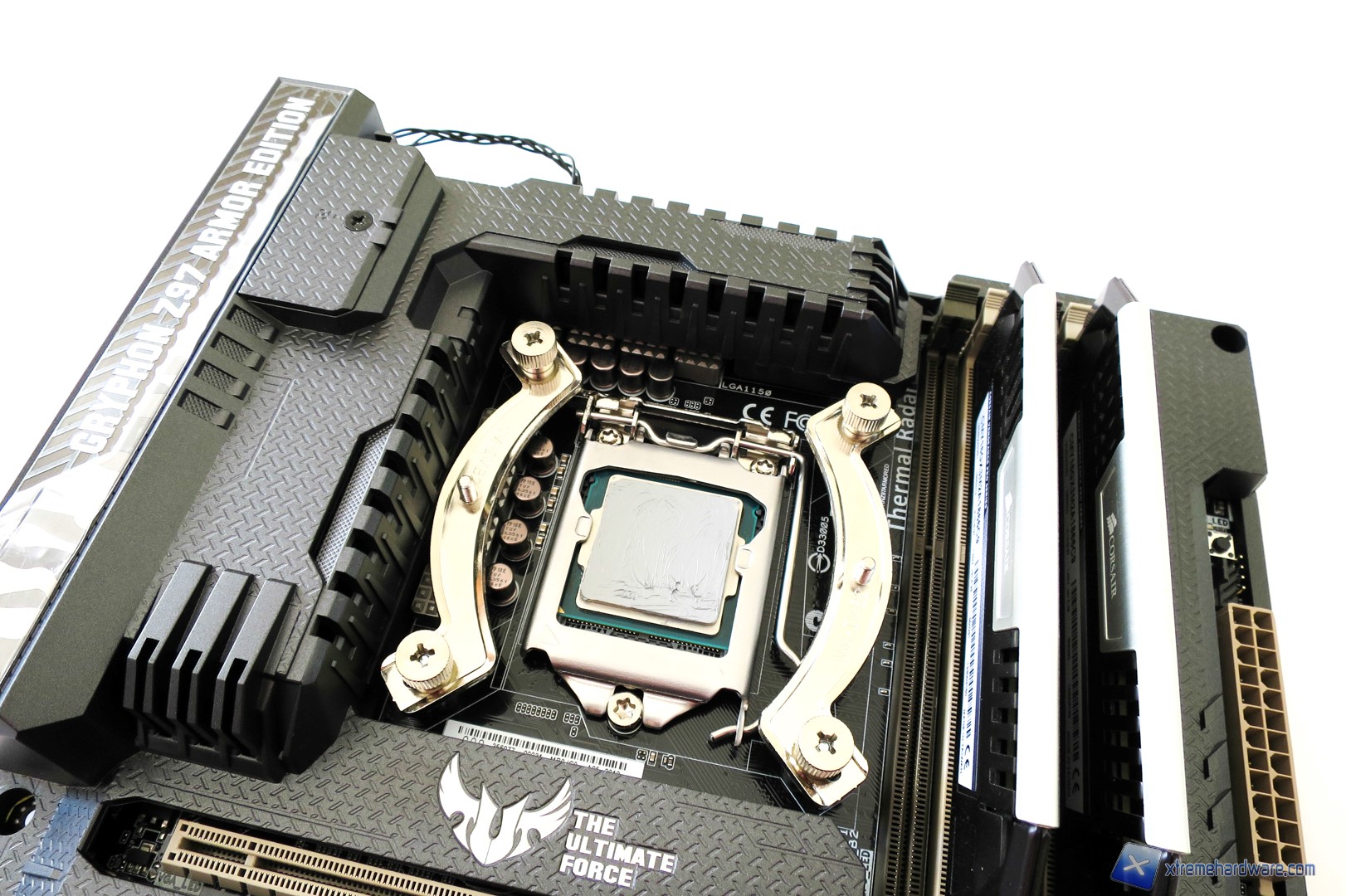

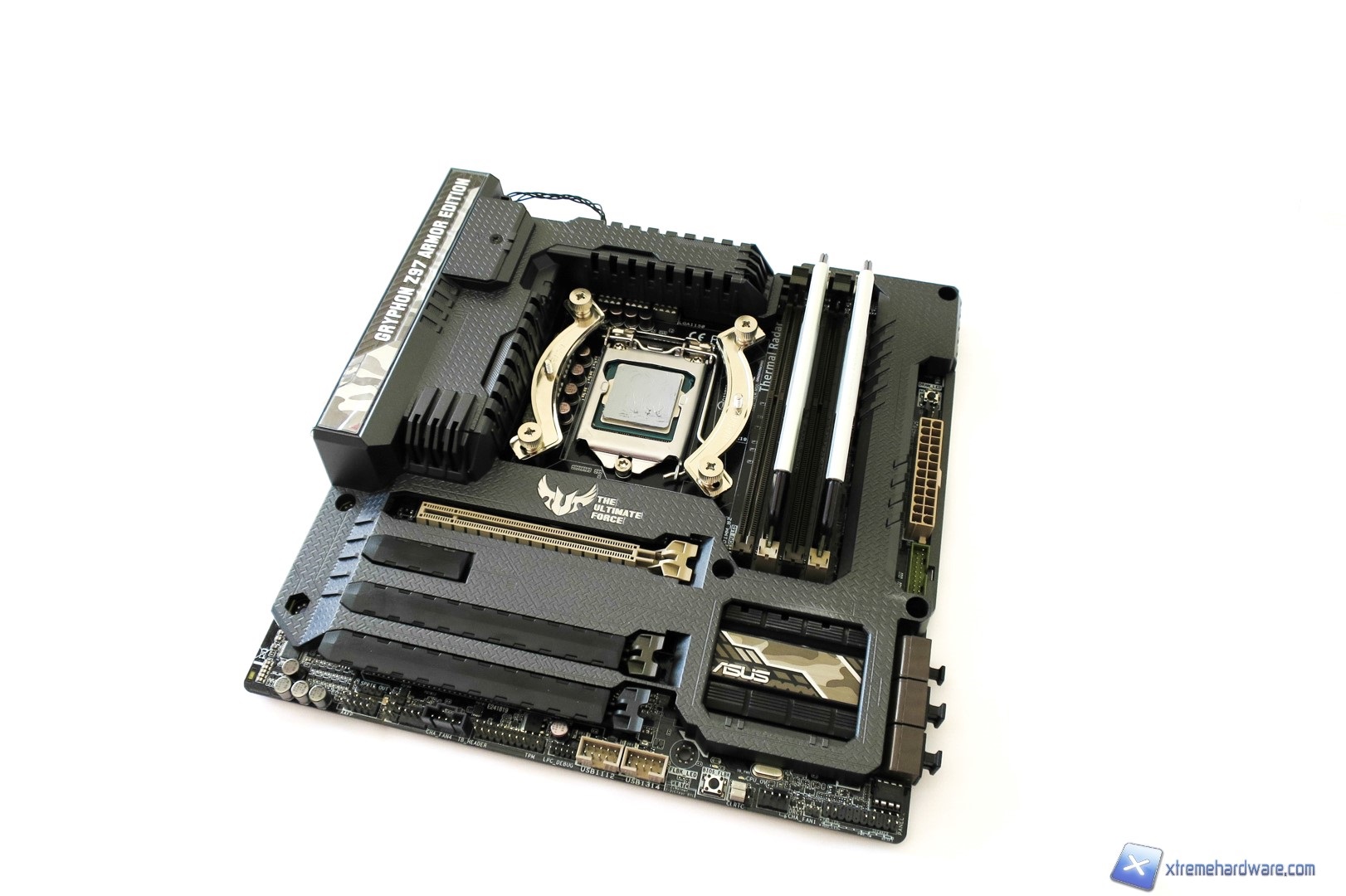

Installare i supporti inerenti al proprio socket
Avvitare le viti fornite in dotazione e bloccare dunque i supporti in metallo
Stendere la pasta termica (nel nostro caso abbiamo utilizzato quella in dotazione per la prova dell’impronta e dopo sostituita con una Arctic Cooling MX-4 per i test)
Adagiare il dissipatore
Far congiungere le viti presenti sulla struttura del dissipatore con i fori dei supporti
Avvitare le due viti
Connettere il connettore 4 pin della ventola al connettore CPU_Fan sulla scheda madre

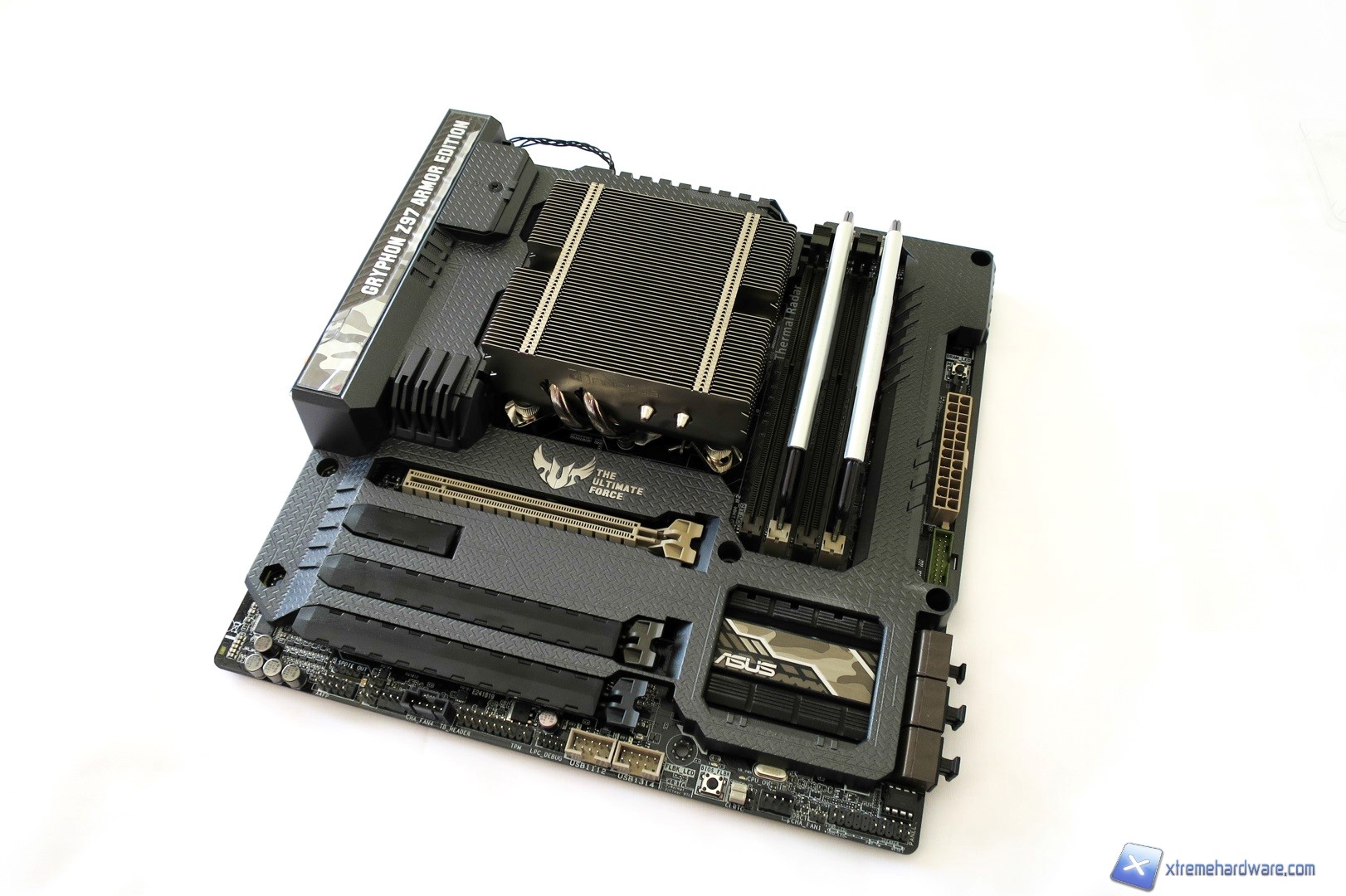

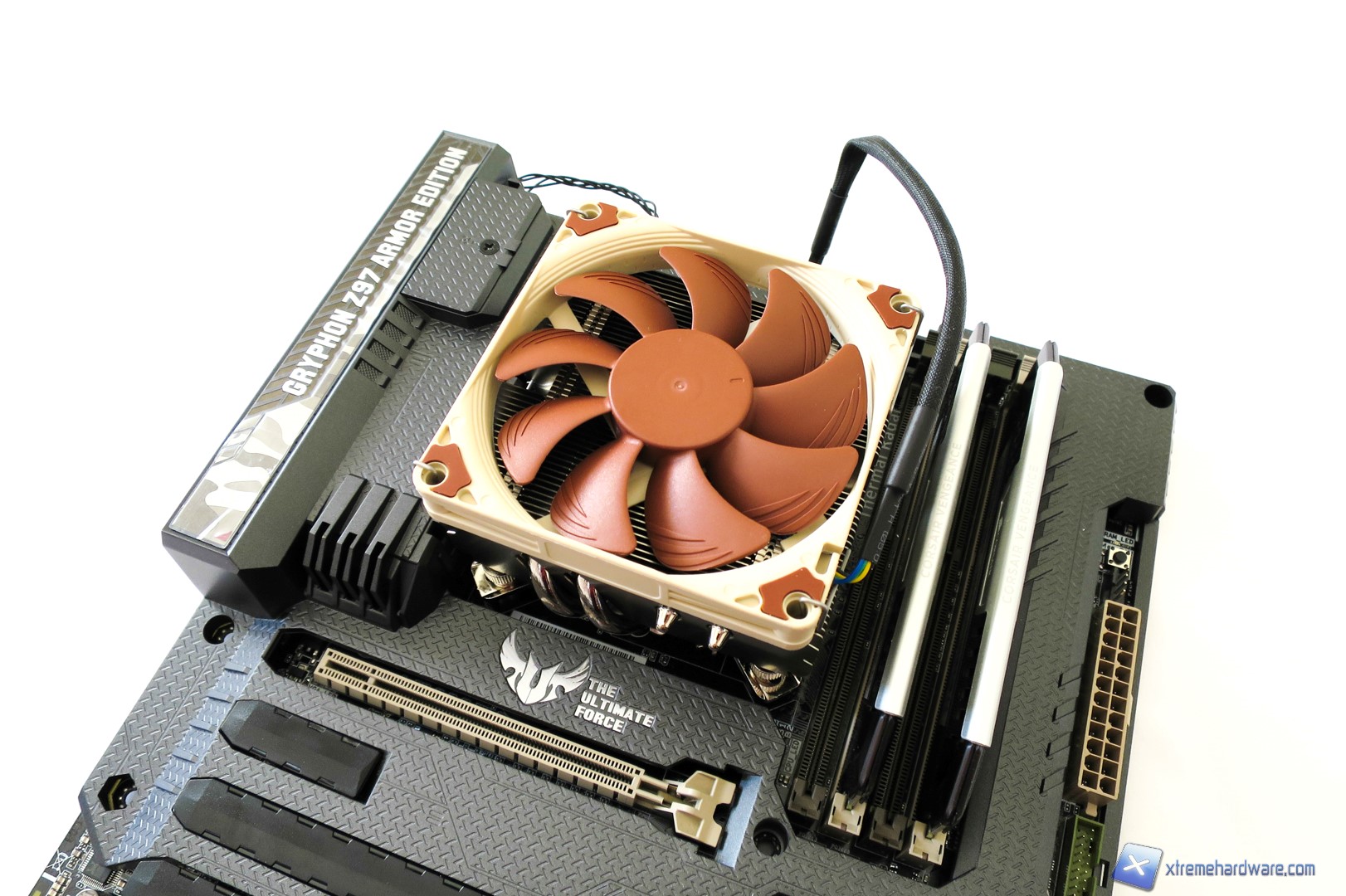

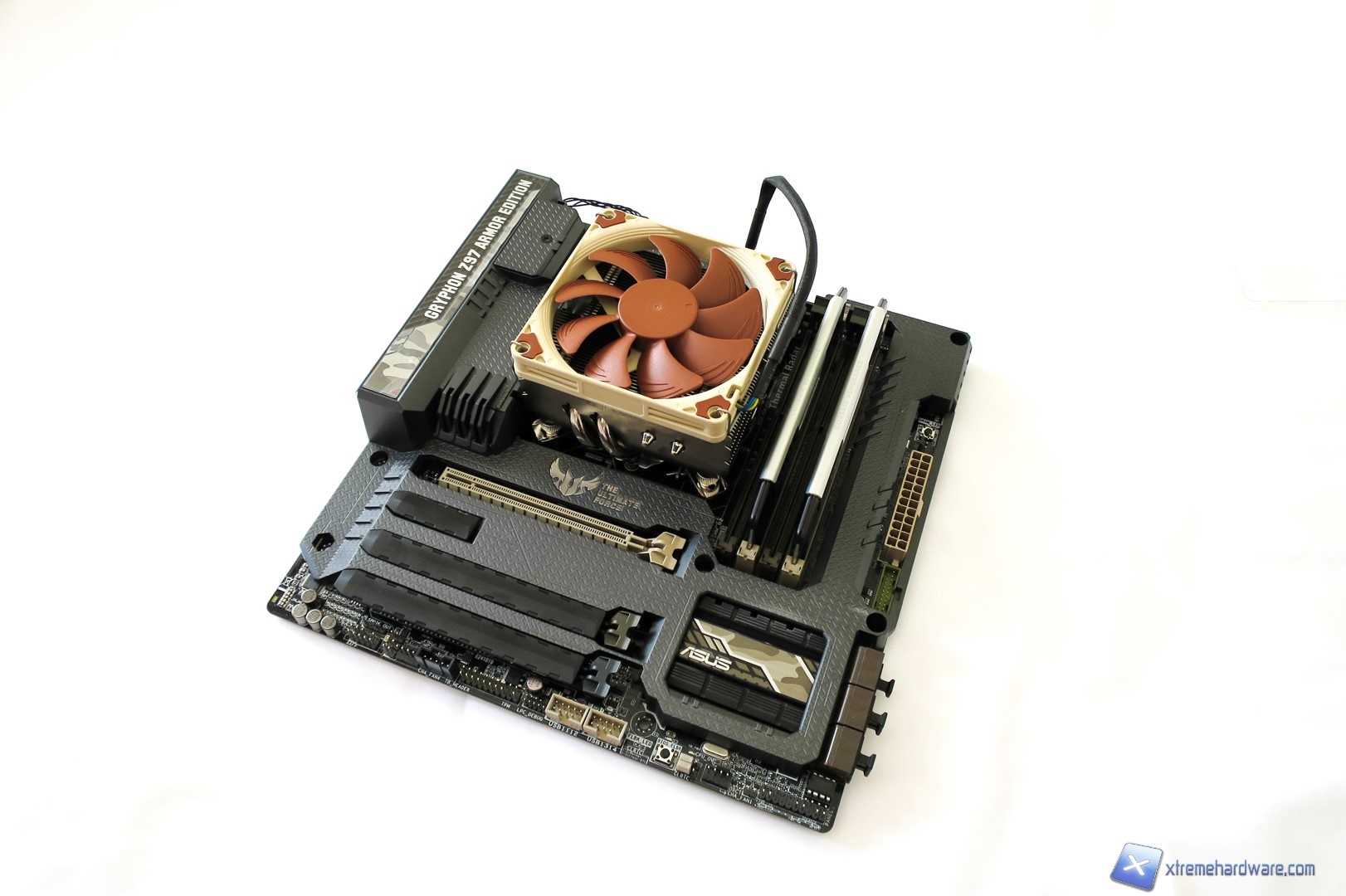

Eseguiti questi passaggi abbiamo il nostro Noctua NH-L9x65 installato e pronti per accendere il nostro PC con il nuovo dissipatore.
